Обзор сервера HP DL360 Gen9

После появления семейства процессоров Intel Xeon E5-2600 v3 многие поставщики серверов запускают вычислительные платформы, в которых используются преимущества повышенной производительности новой архитектуры Xeon. DL360 Gen9 — это новая массовая вычислительная платформа в семействе HP ProLiant. Помимо новых процессоров E5-2600 v3 и встроенной памяти DDR4, DL360 Gen9 сочетает в себе несколько прогрессивных трендов серверных технологий HP, которые отражают общее видение компании в отношении конвергентных систем центров обработки данных.

Как и более крупный двухюнитовый DL380 Gen9, DL360 использует новые процессоры Intel Xeon E5-2600 v3 и до 768 ГБ интеллектуальной памяти HP DDR4 со скоростью передачи данных до 2133 МГц, по сравнению с максимальной скоростью передачи данных DDR3 1866 МГц у его предшественников Gen8. Новые процессоры E5-2600 v3 имеют до 18 ядер и обеспечивают теоретическое повышение производительности до трех раз по сравнению с серверами Gen8 ProLiant. Новейшие контроллеры HP Smart Array 12 Гбит/с и ускорители PCIe также доступны для DL360 Gen9. В отличие от своего предшественника DL360p Gen8, DL360 Gen9 поддерживает графические процессоры: до двух одинарных и активных карт длиной до 9,5 дюймов.

В тестируемом в этом обзоре устройстве используется шасси DL360 высотой в один юнит с восемью отсеками для дисков малого форм-фактора, два процессора Intel Xeon E5-2697 v3 с тактовой частотой 2,6 ГГц, 256 ГБ оперативной памяти DDR4 (16 модулей DIMM по 16 ГБ, 2Rx4 PC4-2133) и пять дисков SAS малого форм-фактора 400 ГБ. В нашем тестовом образце универсальный медиа-отсек не заполнен, но его можно использовать для размещения двух дополнительных отсеков для дисков SFF или оптического привода и порта VGA с доступом через переднюю панель. Мы используем двухпортовую интерфейсную карту HP PCA FLR 10GbE SFP+ для подключения к сети.

Дизайн и сборка

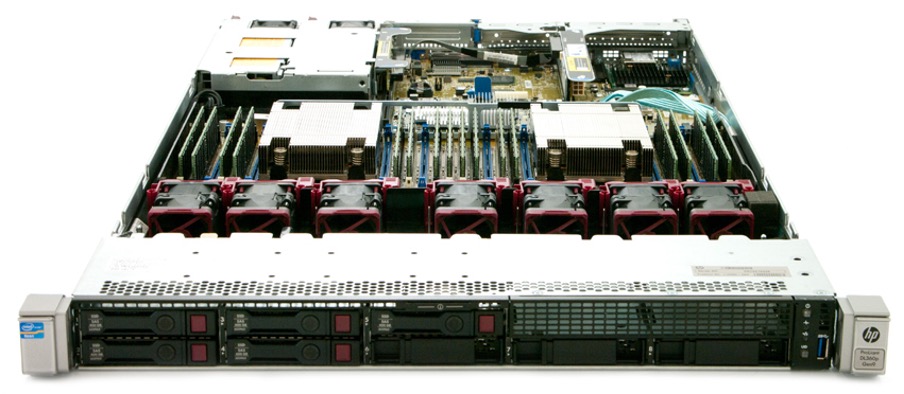

В нашем тестовом образце используется шасси с восемью отсеками для дисков SFF расположенными на передней панели, а также свободное место в универсальном отсеке для установки дополнительных дисков SFF или комбинации оптического привода и порта VGA, доступного на передней панели. Панель состояния с кнопкой питания и светодиодными индикаторами состояния питания, работоспособности системы, идентификатора устройства и состояния сети доступна в крайнем правом углу вместе с одним портом USB. Также на панели расположено шасси DL360 Gen9 с четырьмя отсеками для дисков большого форм-фактора.

Вентиляторная решетка обеспечивает охлаждение передней части системы. В нашей конфигурации используются два процессора Intel Xeon E5-2697 v3 с тактовой частотой 2,6 ГГц, и они занимают 16 из 24 слотов DIMM. В этой системе используются модули DIMM 2Rx4 PC4-2133 DDR4 емкостью 16 ГБ, что в сумме дает 256 ГБ памяти DDR4. Слот MicroSD находится между блоками питания и слотами DIMM. Райзер PCIe может использоваться для конфигураций DL360, подобных этой, два процессора, слот FlexibleLOM и два порта SATA также расположены сзади.

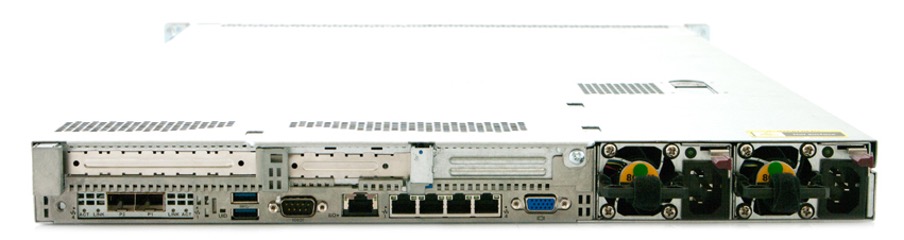

Серверы DL360 Gen9 оснащены одним райзером PCIe с двумя слотами PCIe, а дополнительный второй райзер позволяет использовать третий слот PCIe для конфигураций с двумя процессорами. На задней панели сервера расположены порт VGA, встроенный сетевой адаптер 1GbE с четырьмя портами, порт управления iLO, последовательный порт, два порта USB 3.0, светодиодный индикатор устройства и доступ к карте FlexibleLOM, в данном случае конфигурация включала в себя два порта - порт PCA FLR 10GbE SFP+ и сетевой интерфейс.

Наш сервер оснащен двумя блоками питания Flexible Slot Platinum мощностью 800 Вт с возможностью горячей замены и КПД 94%. Блоки питания HP Flex Slot имеют общую конструкцию, позволяющую осуществлять горячую замену без использования дополнительных инструментов в серверах HP ProLiant Gen9, и в настоящее время доступны для DL360 Gen9 в вариантах мощностью 500 Вт, 800 Вт и 1400 Вт.

Технические характеристики HP ProLiant DL360 Gen9

●      Процессоры: семейство продуктов Intel Xeon E5-2600 v3

●      Количество процессоров: 2

●      Доступные ядра процессора: 4, 6, 8, 10, 12, 14, 16, 18

●      Форм-фактор: 1U

●      Тип блока питания: (2) Flex Slot Слоты

●      расширения PCIe: До 3

●      Память, максимум: 768 ГБ DDR4 Слоты памяти HP SmartMemory: 24 слота DIMM с тактовой частотой до 2133 МГц

●      Диски хранения: (8) SAS/SATA малого форм-фактора + Universal Media Bay или (4) SAS/SATA LFF

●      Сетевое обеспечение : 4 встроенных порта 1GbE + слот FlexibleLOM

●      . Варианты сетевых контроллеров: адаптер Broadcom 5720 и/или 10 Гбит/с 533FLR-T FlexFabric

●      . Варианты контроллеров системы хранения:

○      B140i

○      H240ar

○      P440ar 2 ГБ DDR3–1866 МГц, 72-разрядная шина со скоростью 14,9 ГБ/с

●      Аккумулятор: Аккумулятор HP DL/ML/SL 96 Вт Smart Storage Порты

●      VGA/последовательный/USB: вариант VGA на передней панели, стандартный VGA на задней панели, вариант последовательного порта, 5 портов USB3.0: два одинарных и активных до 9,5 дюймов в длину, до 150 Вт каждый

●      Локальное управление: HP OneView и HP iLO Advanced

●      Облачное управление: HP Insight Online с мобильным приложением

●      Питание и охлаждение: эффективность до 94 % (Platinum Plus) с HP Flexible Slot FF

●      Вентиляторы с возможностью «горячей» замены с резервированием N+1, дополнительные высокопроизводительные вентиляторы

●      Отраслевое соответствие: ASHRAE A3 и A4, более низкое энергопотребление в режиме ожидания

●      Форм-фактор/глубина корпуса: Стойка (1U), 27,5 дюймов (SFF), 29,5 дюймов (LFF)

●      Поддержка операционных систем:

○      Microsoft Windows Server: 2008 R2 (только x64), 2012, 2012 R2

○      Red Hat Enterprise Linux 6.5 и выше

○      SUSE Linux Enterprise Server 11 SP3 и более поздние

○      версии Ubuntu Server 14.04 и более поздние

○      версии VMware vSphere 5.1 U2 и более поздние

○      версии Citrix XenServer

○      Solaris 11.1 и более поздние версии
